用途

该产品可用于石化、电力、城建等行业的液体和气体管路，一般作为启闭设备使用。

执行标准

设计制造：JB/T8527

连接法兰：GB/T9113

结构长度：GB/T12221

试验检验：GB/T13927

特点

1、90度行程，启闭迅速。

2、蝶板采用三偏心结构，使阀座与蝶板在相对运动中几乎无摩擦，操作省力、使用寿命长。而且蝶板越关越紧，密封性好。

3、本产品为多层次金属硬密封圈，采用柔性石墨与不锈钢片叠加精制而成，耐高温、耐老化，同时具有金属硬密封和弹性软密封的双重优点，使密封性能更可靠。

4、流阻小，具有良好的水力特性，节能效果好。

5、该阀门也可根据需要将多层次密封圈设计为整体型（全不锈钢），阀门的结构和尺寸不变。

主要性能参数和材料

型号	公称压力PN	适用温度 ℃	适用介质	主要零件材料
				阀体、蝶板	阀杆	阀座	密封圈	填料
KFD343H-6C~40C	6~40	≤425	水、油品、蒸汽、烟气等	碳钢	铬不锈钢	铁基合金	不锈钢+石墨	柔性石墨
KFD343H-6P~40P	6~40	≤500	水、油品、蒸汽、烟气、腐蚀性介质等	奥氏体不锈钢	铬钼钢	钴基合金

主要连接尺寸

型号	DN	100	125	150	200	250	300	350	400
KFD343H-6C	L	127	140	140	152	165	178	—	216
	H	260	285	306	390	430	500	—	580
型号	DN	450	500	600	700	800	900	1000	1200
KFD343H-6C	L	222	229	267	292	318	330	410	470
	H	620	605	720	1075	1160	1345	1460	1520

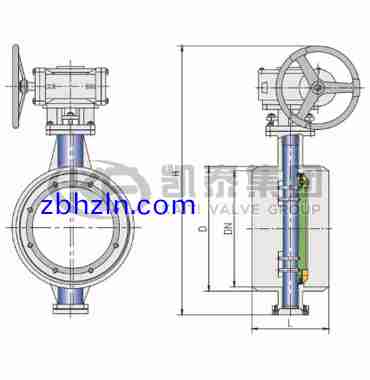

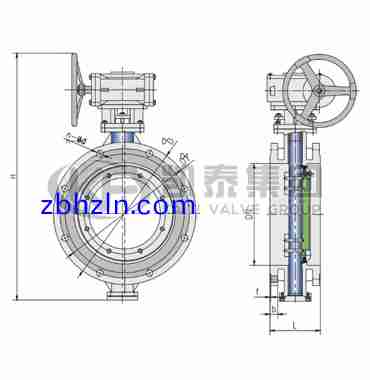

法兰硬密封蝶阀结构图
