用途
螺纹减压阀主要用于小口径或支管路，起减压稳压的作用。
执行标准
设计制造：GB/T12244
连接尺寸：GB/T7306.2
结构长度：GB/T12221
试验检验：GB/T12244
特点
1、内螺纹连接端，安装方便。
2、阀门所有与介质接触的金属零件均采用铜合金或不锈钢，耐腐蚀且不污染水体。
3、直接作用膜片感应控制，可设定出口压力，调节方便，控制精确。
4、不受进口压力波动影响，可减动压，也可减静压，性能稳定的。
| 型号 | 公称通径 | 适用温度℃ | 适用介质 | 主要零件材料 | ||||
| 阀体、阀盖、 | 阀杆、阀瓣 | 主弹簧 | 膜片 | 密封圈 | ||||
| KFY11X-16T~25T | 15~50 | ≤80 | 水、气、油 | 铜合金 | 铜合金 | 不锈钢硅锰钢 | 增强橡胶 | 橡胶 |
| KFY11X-16P~25P | 15~50 | ≤80 | 水、气、油 | 不锈钢 | 不锈钢 | |||
主要连接尺寸
| 型号 | 尺寸 | 15 | 20 | 25 | 32 | 40 | 50 |
| 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| KFY11X-16/25 | L | 76.5 | 76.5 | 85 | 98 | 102 | 117 |
| H | 85 | 100 | 128 | 160 | 186 | 208 | |
| H1 | 40 | 40 | 55 | 65 | 65 | 80 |

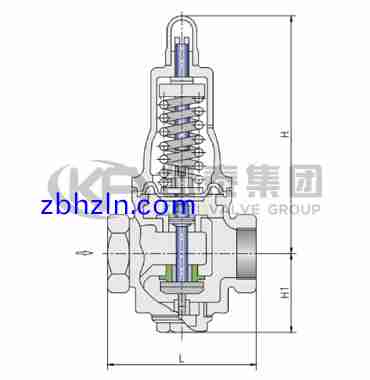

螺纹减压阀结构图
提示：KFY11X 螺纹减压阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的减压阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
