用途

用于电力、冶金、石化、市政等行业的给水排水系统管路，可防止介质倒流，可消除介质倒流产生的水锤和噪音。

执行标准

设计制造：企标

结构长度：GB/T12221

连接法兰：GB/T 17241.6

试验检验：GB/T 13927

特点

1、斜置偏心阀瓣，开启压力小，介质倒流时有助于关闭。同时，开启顺畅，流通面积大，流阻小。

2、大小双阀瓣结构。大阀瓣可快速关闭，小阀瓣由膜片控制关闭速度，即可防水泵倒转又可防水锤和噪音产生。

3、软密封，橡胶圈更换方便，同时对含颗粒介质的适应性比较强。

4、关闭速度可调，运行平稳、密封可靠、使用寿命长。

主要性能参数和材料

型号	公称压力	适用温度℃	适用介质	主要零件材料
				阀体、膜片室、阀瓣	膜片	阀杆	密封圈
KFGH742X-10Q~25Q	10~25	≤80	水	球墨铸铁	增强橡胶	不锈钢	橡胶

主要连接尺寸

型号	尺寸	200	250	300	350	400	450	500	600
KFGH741X-10~25	L	292	330	356	381	406	432	457	508
	H	520	580	710	770	830	870	930	1090
型号	尺寸	200	250	300	350	400	450	500	600
KFGH741X-10~25	L	610	660	711	811	850	950	1100	1200
	H	1260	1440	1535	1750	1960	2250	2500	2820

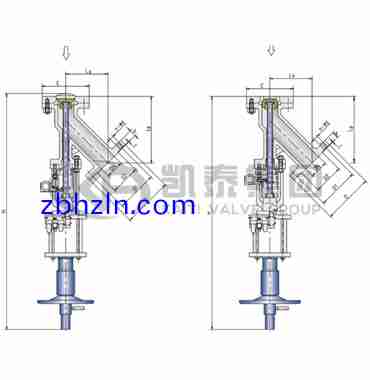

管力阀结构图
