用途
可广泛用于自来水、污水、建筑、石油、化工、食品、医药、电力、冶金、能源系统等流体管线上作为调节和截流装置使用。
执行标准
设计制造：GB/T 12234
连接法兰：GB/T 9113
结构长度：GB/T 12221
检验与试验：GB/T 26480
特点
1.双密封副，密封可靠，通道流畅，流阻系数小。
2.闸板、阀座密封面采用硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3.中大口径设置阀杆推力滚动轴承，开关灵活，启闭轻松。
4.阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗咬合性和耐磨性。
5.启闭时较省力，开关速度相对较慢，不易产生水锤现象。
6.高度尺寸大，需要较大的安装空间
7.阀门材料可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质的工况。
主要性能参数和材料
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
|||
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
||||
KFZ41H/Y-16~100C |
16~100 |
≤425 |
水、气、油 |
碳素钢 |
铬不锈钢 |
不锈钢/硬质合金 |
柔性石墨 |
KFZ41H/Y-16~100P |
≤200 |
硝酸类 |
铬钼钛钢 |
铬镍钛不锈钢 |
|||
型号 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
KFZ41H/Y-16 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
H |
350 |
360 |
416 |
462
|
550 |
570 |
740 |
915 |
1060 |
1210 |
1360 |
1540 |
1656 |
|
KFZ41H/Y-25 |
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
H |
350 |
360 |
416 |
462 |
550 |
570 |
740 |
915 |
1060 |
1210 |
1360 |
1540 |
1656 |
|
KFZ41H- 40 |
L |
250 |
|
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
H |
350 |
365 |
465 |
516 |
600 |
683 |
850 |
940 |
1041 |
1250 |
1430 |
_ |
_ |
|
KFZ41H- 63 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
_ |
_ |
H |
350 |
375 |
460 |
516 |
600 |
683 |
890 |
935 |
1145 |
1280 |
1438 |
_ |
_ |
|
KFZ41H- 100 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
_ |
_ |
_ |
H |
375 |
466 |
485 |
524 |
669 |
772 |
9741 |
1104 |
1238 |
_ |
_ |
_ |
_ |

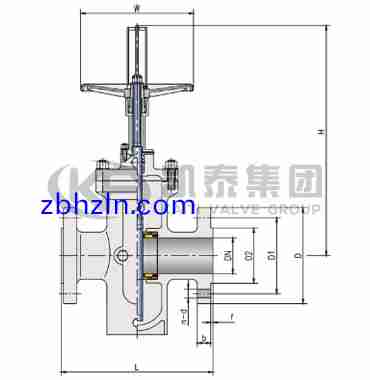

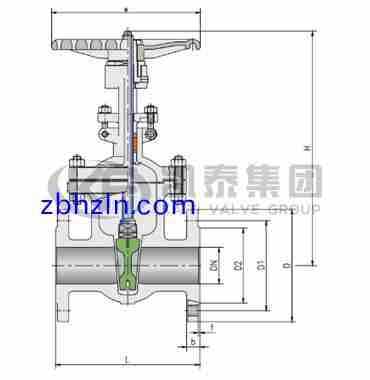

明杆铸钢闸阀结构图
提示：KFZ41H/Y 明杆铸钢闸阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的闸阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
