用途
本阀门主要用于消防水管路的启闭，也可用于水、自来水、污水等管路，广泛用于城建、环保、食品、厂矿等行业和单位。
执行标准
设计标准：GB/T5135.6
结构长度：GB/T 12221
连接法兰： GB/T 17241.6
检验与试验：GB/T5135.6
特点
1.阀门通过国家3C认证。
2.明杆设计，阀门开度明显。阀杆设置多重O型圈密封，密封更可靠。
3.阀体内外采用无毒性粉体环氧树脂涂装，美观耐腐能力强，可用于饮用水管路。
4.阀底部无凹槽，不易造成杂物淤积。
5.闸板整体硫化橡胶，介质适应性强、密封性好、耐腐蚀、使用寿命长。
6.精密加工阀杆，铜合金止推轴承，操作省力。
主要性能参数和材料
型号 |
公称压力PN |
适用温度℃ |
适用介质 |
主要零件材料 |
|||
阀体、阀盖 |
闸板 |
阀杆 |
密封面 |
||||
KFXZ41X-10/16Q |
10-16 |
≤100 |
水、污水、油等 |
球墨铸铁 |
球墨铸铁硫化橡胶 |
不锈钢 |
橡胶 |
KFXZ41X-25C |
25 |
≤100 |
水、污水、油等 |
碳钢 |
碳钢硫化橡胶 |
不锈钢 |
橡胶 |
主要连接尺寸
型号 |
尺寸 |
50 |
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
KFXZ41X- -10/16/25 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
Hmin(全关） |
230 |
239 |
272 |
314 |
372 |
419 |
570 |
637 |
725 |
757 |
937 |
|
Hmax(全开） |
300 |
324 |
|
434 |
517 |
589 |
730 |
909 |
1045 |
1127 |
1357 |

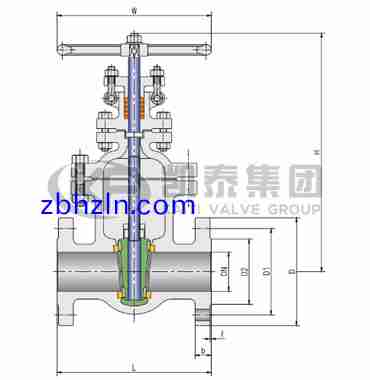

消防弹性封座闸阀结构图
提示：KFXZ41X 消防弹性封座闸阀尺寸等信息仅供参考，修改恕不另行通知。如需准确的闸阀产品系列资料，请致电我公司索取，我们竭诚为您服务！ 电话：021-36160823 .
